层间对准、内层环宽

环宽的规定

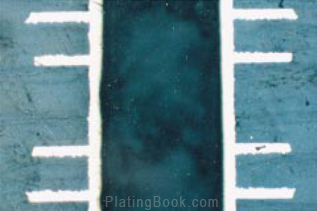

理想情况

说明：所有的孔均准确地对准在焊盘的中心位置。

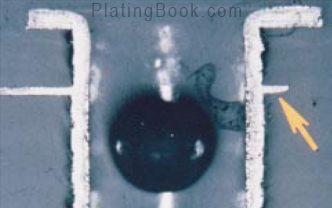

接受状况：3级

说明：最小的环宽不小于25μm。

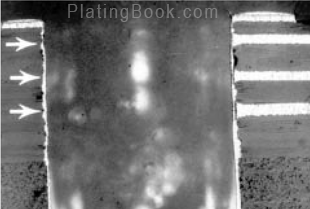

接受状况1级、2级

说明：接受状况2级，破坏不大于90度；接受善1级，破坏不大于180度。 **对此类情形需进行水平切片评估或采用X光进行读样。

层间对准

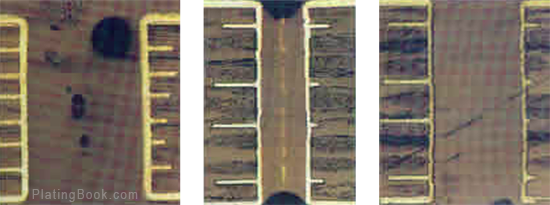

上图所示：左图为尚可接受；中图为已严重偏离；右图为L4几乎已经破环(Breab Out)。
